Zkoumání role statoru motoru a jádra rotoru: Kompletní přehled

Úvod

Moderní automobil je složitý stroj a jeho evoluce je řízena neustálými inovacemi každé součásti. Zatímco spalovací motory dominují průmyslu již více než století, posun směrem k elektrifikaci klade nový důraz na srdce elektrického pohonu: motor. Automobilové motory, zejména ty, které se používají v elektrických a hybridních vozidlech, jsou zázraky techniky a jejich účinnost a výkon jsou rozhodující pro celkovou funkčnost vozidla.

V samotném jádru těchto výkonných motorů leží dvě základní součásti: jádra statoru a rotoru. Často přehlížené, tyto kovové konstrukce jsou mnohem víc než jen jednoduché rámy. Jsou základním prvkem chodu motoru, který je zodpovědný za vedení magnetických polí, která přeměňují elektrickou energii na rotační pohyb, který pohání kola. Kvalita a konstrukce těchto jader přímo ovlivňují hustotu výkonu motoru, účinnost a celkovou spolehlivost. Tento článek poskytne komplexního průvodce jádra statoru a rotoru automobilového motoru , ponoříme se do materiálů, ze kterých jsou vyrobeny, do složitých výrobních procesů, jejich rozmanitých aplikací a vzrušujících budoucích trendů, které mají změnit definici automobilové technologie motorů.

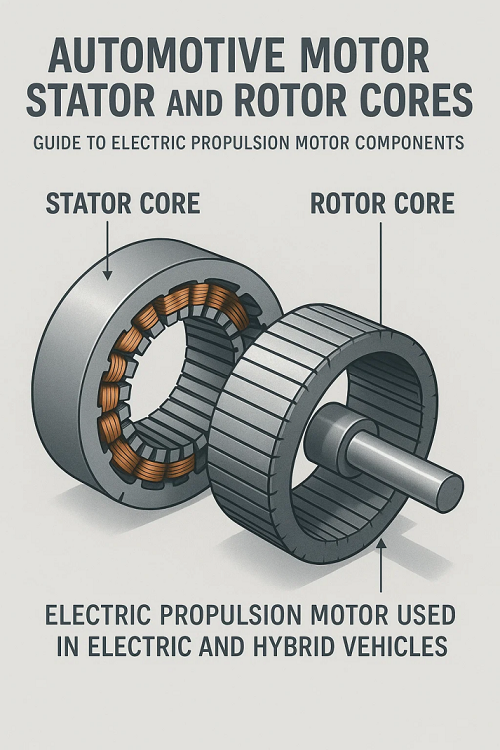

Co jsou jádra statoru a rotoru?

Srdcem každého elektromotoru, ať už jde o motor malého ventilátoru nebo vysoce výkonný trakční motor v elektrickém vozidle, jsou dvě primární součásti: stator a rotor. Jádra těchto komponent jsou základní struktury, které umožňují funkci motoru.

Jádro statoru

Jádro statoru je nehybná část motoru, dutá válcová konstrukce, ve které jsou uložena vinutí motoru. Jeho název, odvozený od „statický“, dokonale vystihuje jeho roli. Jádro statoru je kotvou motoru a jeho primární funkcí je poskytovat stabilní dráhu s nízkou reluktancí pro magnetický tok generovaný vinutím statoru.

Definice a funkce: Jádro statoru je pečlivě zpracovaná sestava, která se obvykle skládá ze svazku tenkých, měkkých magnetických laminací materiálu. Tyto laminace jsou navrženy se štěrbinami po vnitřním obvodu, do kterých jsou umístěna vinutí (cívky izolovaného drátu, obvykle mědi nebo hliníku). Když těmito vinutími protéká elektrický proud, vytvářejí rotující magnetické pole. Úlohou jádra statoru je koncentrovat a směrovat toto magnetické pole a zajistit, aby bylo co nejsilnější a rovnoměrné pro účinnou interakci s rotorem. Bez správného jádra by bylo magnetické pole slabé a rozptýlené, což by vedlo k vysoce neefektivnímu motoru.

Role při generování magnetického pole: Magnetické pole je samotnou silou, která pohání motor. Geometrie a materiálové vlastnosti jádra statoru jsou rozhodující pro tvarování a vedení tohoto pole. Vysoká permeabilita materiálu jádra umožňuje jeho snadnou magnetizaci a tím koncentraci čar magnetického toku. Konstrukce štěrbin a celkový tvar jádra jsou optimalizovány tak, aby vytvářely hladké rotující magnetické pole, které interaguje s rotorem a vytváří nepřetržitý točivý moment.

Běžně používané materiály: Nejběžnějším a nejrozšířenějším materiálem pro jádra statorů je elektrotechnická ocel , také známá jako křemíková ocel. Tento materiál je vybrán pro své vynikající měkkomagnetické vlastnosti, včetně vysoké magnetické permeability a hlavně nízké hystereze a ztrát vířivými proudy. Tyto ztráty, souhrnně známé jako ztráty v jádře, představují plýtvání energií ve formě tepla a jsou hlavním faktorem při snižování účinnosti motoru. Použitím tenkých laminací elektrooceli mohou výrobci výrazně snížit vířivé proudy a minimalizovat ztráty v jádře. Lamely jsou od sebe izolovány tenkou nevodivou vrstvou pro další potlačení těchto proudů. Tvar těchto lamel je přesně vylisován z velkých ocelových plechů, což zajišťuje, že finální jádro má přesnou geometrii požadovanou pro konstrukci motoru.

Jádro rotoru

Jádro rotoru je rotační část motoru, umístěná uvnitř jádra statoru a namontovaná na centrální hřídeli motoru. Je to součást, která se otáčí a převádí magnetickou sílu na mechanický pohyb.

Definice a funkce: Jádro rotoru je také typicky vyrobeno ze svazku plechů z elektrooceli, i když jeho konstrukce se zásadně liší od konstrukce statoru. Funkcí rotoru je reagovat na rotující magnetické pole statoru. Tato interakce indukuje proudy v rotoru, které zase vytvářejí své vlastní magnetické pole. Přitahování a odpuzování mezi magnetickým polem statoru a magnetickým polem rotoru vytváří točivý moment, který způsobuje roztočení rotoru. Jádro poskytuje potřebnou nízkoreluktanční dráhu pro magnetický tok rotoru, stejně jako jádro statoru pro pole statoru.

Role při interakci s magnetickým polem při vytváření točivého momentu: Jádro rotoru je tahounem motoru. Je kritickou součástí magnetického obvodu. Jak magnetické pole statoru prochází rotorem, "indukuje" magnetické pole v jádru rotoru a jeho přidružených vinutích nebo magnetech. Interakce těchto dvou polí vytváří sílu, která působí na rotor a způsobuje jeho otáčení. Nepřetržité otáčení pole statoru vede k nepřetržitému otáčení rotoru, a tak se elektrická energie přeměňuje na mechanickou práci. Přesná konstrukce jádra rotoru, včetně umístění jeho vinutí, magnetů nebo vodivých tyčí, je nezbytná pro generování požadované úrovně točivého momentu a rychlosti.

Typy jader rotoru: Typ použitého jádra rotoru závisí na konstrukci motoru. Dva běžné typy v automobilových aplikacích jsou:

• Rotor veverčí klece: Jedná se o jednoduchou a robustní konstrukci, běžnou u indukčních motorů. Jádro se skládá ze svazku lamel se štěrbinami, které drží vodivé tyče (obvykle hliníkové nebo měděné) po jejich délce. Tyto tyče jsou na obou koncích zkratovány koncovými kroužky a tvoří strukturu, která připomíná klec pro veverky. Rotující magnetické pole ze statoru indukuje proudy v těchto tyčích a vytváří potřebné magnetické pole pro tvorbu točivého momentu. Tento design je vysoce spolehlivý a nákladově efektivní.

• Rána Rotor: Používané v určitých typech motorů, vinuté jádro rotoru má štěrbiny, které jsou vyplněny izolovaným vinutím, podobně jako stator. Tato vinutí jsou připojena ke sběracím kroužkům na hřídeli, což umožňuje přivedení vnějšího odporu nebo napětí na obvod rotoru. Tato konstrukce poskytuje větší kontrolu nad charakteristikami otáček motoru a krouticího momentu, ale je složitější a dražší než typ s klecí nakrátko.

Kromě toho jsou rotory s permanentními magnety široce používány v moderních elektrických vozidlech. Tyto rotory obsahují silné permanentní magnety na nebo uvnitř struktury laminovaného jádra. Permanentní magnety zajišťují magnetické pole rotoru a jejich silná, pevná hustota toku přispívá k vyšší účinnosti a hustotě výkonu ve srovnání s indukčními motory. Jádro rotoru v těchto konstrukcích stále poskytuje strukturální a magnetickou dráhu pro siločáry.

Materiály používané v jádrech automobilových motorů

Volba materiálu pro jádra statoru a rotoru je zásadním konstrukčním rozhodnutím, které přímo ovlivňuje výkon, účinnost a cenu automobilového motoru. Ideální materiál musí mít jedinečnou kombinaci magnetických a mechanických vlastností, aby splnil náročné požadavky elektrických a hybridních vozidel.

Elektrická ocel

Elektrická ocel, často označovaná jako křemíková ocel nebo laminovací ocel, je základním materiálem pro jádra motorů již více než století. Jedná se o speciální slitinu železa obsahující různá procenta křemíku, typicky v rozmezí od 1 % do 6,5 %. Přídavek křemíku je klíčem k jeho výjimečným vlastnostem.

Vlastnosti a výhody: Primárními výhodami elektrooceli je její vysoká magnetická permeabilita a nízké ztráty v jádře.

• Vysoká propustnost: Tato vlastnost umožňuje materiálu snadno magnetizovat a účinně vést a koncentrovat magnetický tok. Vysoká permeabilita zajišťuje, že magnetické pole generované statorovými vinutími je účinně vedeno skrz jádro, čímž se minimalizuje proud potřebný k vytvoření požadovaného točivého momentu. To se přímo promítá do vyšší účinnosti motoru a lepšího poměru výkonu a hmotnosti.

• Nízká ztráta jádra: Ztráty v jádře jsou formou energetické neefektivity, která se projevuje jako teplo. Primárně se skládají ze dvou složek:

  • Ztráta hystereze: Jedná se o energii ztracenou během opakované magnetizace a demagnetizace materiálu, když magnetické pole mění směr (v aplikacích AC). Obsah křemíku v elektrooceli pomáhá zmenšit velikost hysterezní smyčky, čímž minimalizuje tuto ztrátu energie.

  • Ztráta vířivých proudů: Jedná se o kruhové elektrické proudy indukované v materiálu jádra měnícím se magnetickým polem. Vytvářejí teplo a jsou významným zdrojem plýtvání energií. Použití tenkých lamel, vzájemně izolovaných tenkým povlakem, dramaticky zvyšuje elektrický odpor ve směru kolmém na lamely, účinně blokuje tyto proudy a snižuje ztráty vířivými proudy.

Různé třídy a jejich aplikace: Elektroocel je k dispozici v různých jakostech, z nichž každá má vlastnosti přizpůsobené konkrétním aplikacím. Dva hlavní typy jsou:

• Elektrotechnická ocel neorientovaná na obilí (NGO): Krystalická zrna v této oceli jsou náhodně orientována, což jí dává jednotné magnetické vlastnosti ve všech směrech (izotropní). Díky tomu je ideální pro rotující magnetická pole v motorech, kde se směr magnetického toku neustále mění. NGO ocel je nejběžnějším materiálem pro jádra statoru i rotoru v elektromotorech.

• Elektrotechnická ocel orientovaná na zrno (GO): U tohoto typu jsou krystalická zrna vyrovnána ve směru válcování, což poskytuje vynikající magnetické vlastnosti v jednom směru. I když je to nevhodné pro izotropní tok ve většině aplikací motorů, je to materiál volby pro transformátory, kde je dráha magnetického toku převážně lineární.

Třída elektrooceli je také definována její tloušťkou a magnetickými vlastnostmi, často označovanými normami jako M15 nebo M19. Tenčí třídy se obecně používají ve vysokofrekvenčních aplikacích, jako jsou vysokorychlostní EV motory, aby se dále snížily ztráty vířivými proudy.

Aspekty pro výběr materiálu: Výběr správné třídy elektrooceli zahrnuje kompromis mezi magnetickým výkonem, mechanickou pevností a cenou. Vyšší obsah křemíku může zlepšit magnetické vlastnosti, ale může způsobit, že materiál bude křehčí a obtížně zpracovatelný. Tloušťka laminace je také klíčovým faktorem. Tenčí laminace snižují ztráty jádra, ale zvyšují počet požadovaných listů, což může zvýšit výrobní náklady.

Měkké magnetické kompozity (SMC)

Soft Magnetic Composites (SMC) představují novější, vysoce slibnou třídu materiálů, které zpochybňují dominanci tradičních elektrotechnických ocelových laminací, zejména ve složitých konstrukcích motorů. SMC jsou vyrobeny z izolovaných částic železného prášku, které jsou zhutněny a tepelně zpracovány tak, aby vytvořily pevné, trojrozměrné jádro.

Vlastnosti a výhody: SMC nabízejí řadu výhod, které řeší některá omezení elektrotechnické oceli.

• Izotropní vlastnosti: Na rozdíl od elektrooceli, která je anizotropní (vlastnosti se mění se směrem), mají SMC izotropní magnetické vlastnosti. To znamená, že magnetický tok může být v jádru směrován ve třech rozměrech (3D), což umožňuje inovativní návrhy motorů, které jsou nemožné s 2D laminací. Tato konstrukční svoboda může vést ke kompaktnějším motorům s vyšší hustotou výkonu, jako jsou motory s axiálním tokem.

• Flexibilita designu: Proces práškové metalurgie používaný k vytvoření jader SMC umožňuje čisté tvarování složitých geometrií s minimálním odpadem materiálu. To může eliminovat potřebu složitých lisovacích a stohovacích procesů, zjednodušit výrobu a snížit výrobní náklady. Schopnost vytvářet složité tvary také umožňuje konstruktérům motorů optimalizovat dráhy toku, aby se snížil únik a zlepšila se účinnost.

• Nízká ztráta vířivých proudů při vysokých frekvencích: Každá železná částice v SMC je izolována od svých sousedů. Tato struktura vytváří přirozeně vysoký elektrický odpor v celém jádru, což výrazně snižuje ztráty vířivými proudy, zejména při vysokých pracovních frekvencích moderních trakčních motorů.

Aplikace v komplexních konstrukcích motorů: SMC jsou zvláště vhodné pro vysokorychlostní motory a motory se složitými magnetickými obvody, kde lze využít 3D cestu toku pro zvýšení výkonu. Stále častěji nacházejí uplatnění v motorech pro elektrokola, skútry a stále častěji ve specializovaných pomocných motorech a trakčních motorech pro elektrická a hybridní vozidla, kde jejich jedinečné vlastnosti mohou vést k výraznému zlepšení hustoty výkonu a účinnosti.

Výrobní procesy

Přeměna surovin na vysoce přesná a funkční jádra statoru a rotoru je složitý a vícestupňový výrobní proces. Použité techniky jsou klíčové pro dosažení požadovaných magnetických vlastností, rozměrové přesnosti a mechanické integrity požadované pro vysoce výkonné automobilové motory.

Laminování Stohování

Nejběžnějším způsobem výroby jader statoru i rotoru, zejména z elektrooceli, je vrstvení. Tento proces zahrnuje přesné lisování a montáž tenkých plátů materiálu.

Proces vytváření jader z tenkých laminací: Prvním krokem v tomto procesu je příprava suroviny, která se dodává ve velkých svitcích z elektrooceli. Tyto svitky jsou přiváděny do vysokorychlostního lisu. Forma, navržená na zakázku podle přesných specifikací jádra motoru, vyrazí jednotlivé lamely, každá s přesným vnějším průměrem, vnitřním otvorem a geometrií drážky. Tloušťka laminace je kritickým parametrem, protože tenčí laminace jsou nezbytné pro snížení ztrát vířivými proudy, zejména u aplikací s vysokofrekvenčními motory. Po vyražení se na jednu nebo obě strany laminace nanese tenký, nevodivý izolační povlak, který je od sebe elektricky izoluje.

Jakmile jsou jednotlivé laminace vytvořeny, jsou naskládány na sebe. Proces stohování je automatizovaný a musí být vysoce přesný, aby se zajistilo dokonalé zarovnání štěrbin a prvků každé laminace. Nesouosost může vytvořit napěťové body, snížit efektivní magnetický průřez a ohrozit výkon motoru. Konečný stoh se může pohybovat od několika desítek až po několik tisíc laminací, v závislosti na konstrukci a velikosti motoru.

Metody lepení: K udržení stohu laminací pohromadě jako jediného tuhého jádra se používají různé způsoby spojování:

• Svařování: Nejběžnějším způsobem spojování statorových lamel je svařování. Malé, lokalizované bodové svary jsou aplikovány podél vnějšího nebo vnitřního průměru stohu. To vytváří silné, trvalé spojení, které dokáže odolat významným silám a vibracím v motoru. Svařovací proces musí být pečlivě kontrolován, aby nedošlo k ohrožení magnetických vlastností materiálu jádra ve svařovaných oblastech.

• Lepení (Backlack): Při tomto způsobu se na plech z elektrotechnické oceli předem nanese termosetová pryskyřice (často označovaná jako "backlack"). Po vylisování laminací se stoh zahřeje pod tlakem. Teplo aktivuje lepidlo a spojí laminace dohromady do jediného monolitického jádra. Tato metoda poskytuje velmi tuhou a robustní strukturu a může zlepšit magnetický výkon minimalizací magnetických ztrát na rozhraních mezi lamelami.

• Blokování (T-Shape, V-Shape): Některé návrhy používají mechanické prvky pro vzájemné spojení, jako jsou jazýčky a štěrbiny, aby držely laminace pohromadě. Tato metoda je méně běžná pro aplikace ve velkém měřítku, ale lze ji použít pro menší, specializované motory.

• Nýtování: Nýty lze protáhnout otvory v lamelách a mechanicky je upevnit. Jedná se o jednoduchou, ale méně běžnou metodu pro moderní automobilová jádra kvůli jejímu potenciálu narušit dráhu magnetického toku.

Kontrola přesnosti a kvality: Během celého procesu laminování je prvořadá pečlivá kontrola kvality. Automatizované kamerové systémy a senzory se používají ke kontrole otřepů, prasklin nebo jiných defektů v lisovaných laminacích. Výška stohu, zarovnání a celková rozměrová přesnost jsou nepřetržitě monitorovány, aby bylo zajištěno, že finální jádro splňuje přísné tolerance požadované pro montáž motoru a optimální výkon.

Prášková metalurgie (pro jádra SMC)

Výroba jader z měkkých magnetických kompozitů (SMC) využívá pokročilý proces práškové metalurgie, který nabízí jiný přístup k výrobě jader.

Proces zhutňování a slinování SMC prášků: Proces začíná se speciálně vytvořeným měkkým železným práškem. Každá částice tohoto prášku je potažena tenkou, elektricky izolační vrstvou. Tato izolace je klíčem k dosažení nízkých ztrát vířivými proudy charakteristických pro SMC. Izolovaný prášek je pak umístěn do přesné dutiny formy. Vysokotlaký lis zhutňuje prášek do požadovaného tvaru jádra. Toto je kritický krok, protože lisovací tlak přímo ovlivňuje konečnou hustotu a mechanickou pevnost součásti.

Po zhutnění se zelená (neslinutá) část opatrně vysune z matrice. Poté se podrobí tepelnému zpracování neboli slinování. Během slinování se jádro zahřívá v řízené atmosféře na teplotu pod bodem tavení železa. Tento proces posiluje vazby mezi jednotlivými částicemi prášku a vytvrzuje izolační povlak, ale materiál neroztaví. Proces slinování je rozhodující pro dosažení konečné mechanické pevnosti a magnetických vlastností jádra.

Dosažení požadované hustoty a magnetických vlastností: Konečná hustota jádra SMC je klíčovým ukazatelem výkonu. Vyšší hustota obecně vede k lepším magnetickým vlastnostem, jako je vyšší saturační magnetizace, ale může zvýšit celkové náklady. Složení prášku, lisovací tlak a parametry slinování jsou pečlivě kontrolovány, aby se dosáhlo ideální rovnováhy magnetického výkonu, mechanické pevnosti a výrobních nákladů.

Navíjení a montáž

Jakmile jsou vyrobena jádra statoru a rotoru, poslední fáze výroby motoru zahrnují navíjení cívek a montáž součástí.

Proces navíjení cívek: U statoru je do drážek jádra statoru navinut izolovaný měděný nebo hliníkový drát. To může být složitý a vysoce automatizovaný proces. Existují dva primární způsoby vinutí:

• Distribuované vinutí: Cívky jsou navinuty do více drážek, čímž se vytváří distribuovaný vzor vinutí, který zlepšuje rozložení magnetického pole a snižuje obsah harmonických složek.

• Koncentrované vinutí: Každá cívka je navinuta kolem jednoho zubu jádra statoru. Tato metoda zjednodušuje proces navíjení a často se používá ve velkosériové výrobě.

Po navinutí jsou konce cívek spojeny a ukončeny a celá sestava je často impregnována lakem nebo pryskyřicí pro zajištění elektrické izolace a zvýšení mechanické tuhosti.

Montáž jádra rotoru: Jádro rotoru je pečlivě nalisováno nebo nasazeno za tepla na hřídel motoru. U motorů s permanentními magnety jsou pak magnety bezpečně připevněny k jádru rotoru, buď na povrchu, nebo zapuštěny do vrstveného svazku. U rotorů s kotvou nakrátko jsou vodivé tyče zality do jádra a připevněny koncové kroužky. Finálně sestavený rotor je pak vyvážen, aby byl zajištěn hladký a bez vibrací provoz při vysokých rychlostech.

Tyto sofistikované výrobní procesy, od přesného lisování laminací až po pokročilé techniky práškové metalurgie, umožňují výrobu vysoce kvalitních jader automobilových motorů, která jsou nezbytná pro příští generaci elektrických a hybridních vozidel.

Aplikace v automobilových motorech

Náročné a rozmanité požadavky moderních automobilových systémů učinily vysoce výkonné elektromotory nepostradatelnými. Jádra statoru a rotoru jsou srdcem těchto motorů a jejich konstrukce je speciálně optimalizována pro každou jedinečnou aplikaci, od vysoce výkonných trakčních motorů elektrických vozidel až po menší pomocné motory v tradičních automobilech.

elektrická vozidla (EV)

V čistě elektrickém vozidle je motor jediným zdrojem pohonu. Díky tomu je výkon jeho trakčního motoru prvořadý pro dojezd vozidla, zrychlení a celkovou účinnost. Jádra statoru a rotoru jsou nejkritičtějšími součástmi těchto trakčních motorů.

Jádra statoru a rotoru v trakčních motorech: Trakční motory EV musí pracovat v širokém rozsahu rychlostí a zatížení, od pomalé akcelerace s vysokým točivým momentem až po jízdu vysokou rychlostí s konstantním výkonem. Tato náročná výkonnostní obálka klade jedinečné požadavky na jádra motoru.

• Vysoká účinnost: Aby se maximalizoval dojezd vozidla, musí motor přeměnit co nejvíce elektrické energie z baterie na mechanickou energii, čímž se minimalizuje odpadní teplo. To vyžaduje použití vysoce kvalitní elektrooceli s velmi nízkými ztrátami v jádře (hystereze a ztráty vířivými proudy). Tenké lamely jádra statoru a rotoru spolu s pokročilými technikami vinutí jsou navrženy tak, aby tyto ztráty byly na absolutním minimu.

• Vysoká hustota výkonu: Klíčovým cílem konstruktérů elektromobilů je snížit hmotnost a velikost motoru, aby se zlepšila dynamika a balení vozidla. To vyžaduje vysokou hustotu výkonu – schopnost produkovat velké množství energie z malého a lehkého motoru. Jádra zde hrají zásadní roli tím, že umožňují vysokou hustotu magnetického toku a robustní mechanický výkon při vysokých rychlostech otáčení.

• Tepelný management: Trakční motory EV často pracují ve vysoce namáhaných podmínkách a generují značné teplo. Jádra statoru a rotoru musí být navržena tak, aby účinně odváděla toto teplo, aby se zabránilo zhoršení výkonu a zajistila se dlouhá životnost motoru. Samotné laminace mohou být navrženy s chladicími kanály a ke zlepšení vedení tepla se používají pokročilé materiály a metody lepení.

Většina moderních trakčních motorů EV využívá synchronní motory s permanentními magnety (PMSM) kvůli jejich vynikající účinnosti a hustotě výkonu, zejména v městských jízdních cyklech. V těchto motorech jsou v jádru rotoru umístěny silné permanentní magnety ze vzácných zemin, zatímco jádro statoru, vyrobené z vysoce kvalitní elektrooceli, je zodpovědné za generování silného rotujícího magnetického pole, které interaguje s permanentními magnety a vytváří točivý moment. Konstrukce jádra statoru i rotoru je jemným vyvažovacím aktem pro optimalizaci výkonu pro konkrétní třídu vozidel, ať už jde o kompaktní městský vůz nebo vysoce výkonný sportovní sedan.

Hybridní elektrická vozidla (HEV)

Hybridní elektrická vozidla představují jiný soubor výzev a příležitostí pro konstrukci jádra motoru, protože motor pracuje ve shodě se spalovacím motorem. Elektromotor v HEV může fungovat jako startér, generátor (pro rekuperační brzdění) a doplňkový zdroj energie.

Aplikace v trakčních i pomocných motorech: HEV lze konfigurovat různými způsoby (např. sériově, paralelně, sériově paralelně) a role elektromotoru se může podle toho měnit.

• Integrovaný startér-generátor (ISG): Mnoho mild a full hybridů používá jedinou motorgenerátorovou jednotku, která je integrována s motorem. Jádro této jednotky musí být dostatečně robustní, aby zvládlo vysoký točivý moment potřebný pro nastartování motoru a vysoké otáčky působící jako generátor. Návrh jádra musí vyvážit tyto dva protichůdné požadavky.

• Samostatné trakční a generátorové motory: V jiných hybridních architekturách může být použit vyhrazený trakční motor a samostatný generátor. Jádra těchto motorů jsou optimalizována pro jejich specifické úkoly. Jádro trakčního motoru, podobně jako u elektromobilu, je navrženo pro vysokou účinnost a hustotu výkonu, zatímco jádro generátoru je optimalizováno pro generování energie v širokém rozsahu otáček motoru.

Vyvážení výkonu a nákladů: Motorová jádra v HEV musí být také nákladově efektivní. I když se používá vysoce výkonná elektroocel, konstruktéři se mohou rozhodnout pro mírně tlustší laminaci nebo levnější třídu, aby vyvážili výkon s celkovou cenou vozidla. Použití Soft Magnetic Composites (SMC) se také zkoumá u HEV motorů, zejména u komplexních konstrukcí, kde jejich 3D magnetické vlastnosti mohou vést ke kompaktnější a integrovanější motor-generátorové jednotce, čímž se šetří prostor a hmotnost.

Jiné automobilové aplikace

Kromě hlavních pohonných systémů EV a HEV se jádra statoru a rotoru používají v široké řadě pomocných automobilových motorů. I když jsou tyto motory často menší a méně výkonné než trakční motory, jejich výkon je stále rozhodující pro funkčnost a bezpečnost vozidla.

• Startovací motory: Startér, tradiční součást ve vozidlech s vnitřním spalovacím motorem (ICE), vyžaduje jádro, které dokáže krátkodobě produkovat velmi vysoký točivý moment, aby se motor nastartoval. Tato jádra jsou navržena spíše pro robustnost a spolehlivost než pro trvalou vysokou účinnost.

• Motory posilovače řízení: Moderní systémy elektrického posilovače řízení (EPS) využívají k podpoře řidiče elektromotory. Jádra v těchto motorech musí být navržena pro tichý provoz, vysokou odezvu a přesné ovládání. Použití pokročilých materiálů jádra a konstrukce laminace je zásadní pro minimalizaci hluku a zvlnění točivého momentu.

• Další přídavné motory: Moderní auto je plné desítek malých elektromotorů, od motorů na okna a nastavování sedadel až po motory stěračů a ventilátorů HVAC. Každý z těchto motorů má jádro statoru a rotoru a jejich konstrukce je přizpůsobena konkrétní aplikaci, vyvážení výkonu, velikosti a ceně.

Klíčové faktory výkonu

Výkon automobilového motoru není určen pouze jeho výstupním výkonem. Množství faktorů, hluboce propojených s vlastnostmi jádra statoru a rotoru, určuje celkovou účinnost, spolehlivost a vhodnost motoru pro zamýšlenou aplikaci. Pochopení těchto klíčových výkonnostních faktorů je pro konstruktéry a konstruktéry motorů zásadní.

Ztráta jádra

Ztráta jádra je pravděpodobně nejkritičtějším výkonnostním faktorem souvisejícím s jádry statoru a rotoru. Představuje energii ztracenou jako teplo v materiálu magnetického jádra, když je vystaven měnícímu se magnetickému poli. Minimalizace ztrát jádra je prvořadá pro maximalizaci účinnosti motoru, což se přímo promítá do delšího dojezdu pro elektrické vozidlo nebo účinnější pomocný motor. Ztráta jádra se skládá ze dvou hlavních složek:

• Ztráta hystereze: Tato ztráta je způsobena energií potřebnou k opakované magnetizaci a demagnetizaci materiálu jádra, když se magnetické pole z vinutí statoru otáčí. Energie se rozptýlí jako teplo. Velikost této ztráty závisí na vlastnostech materiálu jádra a frekvenci obrácení magnetického pole. Pro minimalizaci této ztráty jsou preferovány materiály s úzkou hysterezní smyčkou, jako je vysoce kvalitní elektrotechnická ocel s vysokým obsahem křemíku.

• Ztráta vířivých proudů: Jsou to cirkulující elektrické proudy indukované ve vodivém materiálu jádra měnícím se magnetickým polem. Podle Faradayova zákona indukce, měnící se magnetický tok indukuje elektromotorickou sílu, která zase pohání tyto vířivé proudy. Vytvářejí teplo a jsou významným zdrojem plýtvání energií. Použití tenkých, izolovaných laminací v jádrech je primární strategií v boji proti ztrátám vířivými proudy. Izolační vrstva mezi jednotlivými lamelami výrazně zvyšuje elektrický odpor v cestě vířivých proudů a účinně je potlačuje. Čím tenčí je laminace, tím méně může cirkulovat proud a tím nižší jsou ztráty. To je důvod, proč vysokorychlostní a vysokofrekvenční motory vyžadují velmi tenké lamely.

Celková ztráta jádra je funkcí vlastností materiálu, tloušťky laminace a provozní frekvence motoru. U moderních trakčních motorů EV, které pracují při velmi vysokých rychlostech, je řízení ztráty jádra hlavní konstrukční výzvou, a proto jsou nízkoztrátové elektrooceli a pokročilé výrobní techniky nutností.

Propustnost

Propustnost (μ) is a measure of a material's ability to support the formation of a magnetic field within itself. In the context of motor cores, high magnetic permeability is a highly desirable property.

• Definice a funkce: Materiál s vysokou permeabilitou umožňuje efektivně koncentrovat a vést magnetické siločáry. Například jádro statoru je navrženo tak, aby směrovalo magnetické pole generované vinutími skrz rotor a zpět, čímž doplňuje magnetický obvod. Vysoce permeabilní jádro zajišťuje, že lze vytvořit silné magnetické pole s minimálním magnetizačním proudem. To je zásadní pro účinnost, protože ve vinutích se spotřebuje méně elektrické energie, aby se vytvořilo magnetické pole.

• Vliv na konstrukci motoru: Propustnost materiálu jádra přímo ovlivňuje velikost motoru, hmotnost a výkon. Jádro s vysokou permeabilitou umožňuje kompaktnější konstrukci, protože stejného magnetického toku lze dosáhnout s menším objemem jádra. To přispívá k lepšímu poměru výkonu a hmotnosti, což je klíčová metrika pro automobilové aplikace. Propustnost materiálu jádra také ovlivňuje indukčnost motoru, která ovlivňuje jeho elektrické vlastnosti a výkon.

Saturační magnetizace

Saturační magnetizace označuje maximální hustotu magnetického toku, které může materiál dosáhnout. V určitém bodě zvýšení intenzity magnetického pole (H) již nebude mít za následek významné zvýšení hustoty magnetického toku (B). Materiál je „nasycený“.

• Význam v automobilových motorech: Vysoká saturační magnetizace je zásadní pro dosažení vysoké hustoty výkonu v motorech. V trakčním motoru EV chtějí konstruktéři protlačit co nejvíce magnetického toku skrz jádro, aby se vytvořil maximální točivý moment a výkon z dané velikosti. Materiál jádra s vysokou saturační magnetizací (např. nad 1,5 Tesla) umožňuje motoru pracovat při vysoké hustotě toku, aniž by se jádro stalo úzkým hrdlem.

• Vlastnosti materiálu: Saturační magnetizace je vnitřní vlastností materiálu jádra. U elektrotechnických ocelí je primárně určen obsahem železa. Zatímco křemík se přidává ke snížení ztrát jádra, příliš mnoho může snížit saturační magnetizaci. To vytváří kritický kompromis, který musí konstruktéři motorů zvládnout. Soft Magnetic Composites (SMC) mají obvykle nižší saturační magnetizaci než elektroocel, ale jejich schopnost zvládnout 3D dráhy toku a nabídnout nižší ztráty vířivými proudy při vysokých frekvencích z nich může učinit vynikající volbu pro určité konstrukce motorů, zejména ty, kde je normou vysokofrekvenční provoz.

Mechanická pevnost

Zatímco magnetické vlastnosti jsou primárním zájmem, mechanická pevnost jádra je stejně důležitá pro spolehlivost a životnost motoru.

• Odolávat stresům: Jádro musí být dostatečně pevné, aby vydrželo značné mechanické namáhání, kterému bude vystaveno během provozu. To zahrnuje:

  • Rotační napětí: Jádro rotoru se točí tisíci otáčkami za minutu a odstředivé síly na něj působí nesmírné. Jádro musí být dostatečně mechanicky robustní, aby se zabránilo rozpadu.

  • Vibrační stres: Motory ve vozidle jsou vystaveny neustálým vibracím ze silnice a hnacího ústrojí.

  • Točivý moment a magnetické síly: Silné magnetické síly mezi statorem a rotorem vytvářejí značné síly, kterým musí jádra odolávat, aniž by se deformovala.

• Dopad na výrobu: Mechanická pevnost materiálu jádra a způsob lepení laminací jsou rovněž rozhodující pro výrobní proces. Materiál musí odolat vysokorychlostnímu lisování a následné manipulaci a montážním procesům bez praskání nebo deformace.

Pokroky a budoucí trendy

Rychlé zrychlení trhu s elektrickými vozidly pohání novou vlnu inovací v technologii jádra motoru. Vzhledem k tomu, že výrobci automobilů tlačí na větší dojezd, rychlejší nabíjení a vyšší výkon, jsou tradiční metody a materiály pro výrobu jader statoru a rotoru přehodnocovány a optimalizovány. Budoucnost jader automobilových motorů spočívá v kombinaci pokročilých materiálů, inteligentního designu a špičkových výrobních procesů.

Konstrukce vysoce účinných motorů

Neúnavná snaha o efektivitu je hlavním hnacím motorem inovací v technologii jádra motoru. Každý zlomek procenta zlepšení účinnosti motoru se promítá do většího dojezdu, menší baterie nebo vyššího výkonu vozidla.

• Optimalizace materiálů jádra a geometrie pro snížení ztrát: Zatímco elektroocel zůstává standardem, vyvíjejí se nové třídy s vyšším obsahem křemíku a jednotnějšími magnetickými vlastnostmi. Kromě toho konstruktéři motorů používají pokročilý simulační software, jako je Finite Element Analysis (FEA), k optimalizaci geometrie jádra. To jim umožňuje přesně modelovat dráhy magnetického toku a identifikovat oblasti s vysokou ztrátou, což jim umožňuje vylepšit tvar štěrbin, zubů a celkovou strukturu jádra, aby se minimalizovala hystereze a ztráty vířivými proudy. Cílem je maximalizovat množství aktivního magnetického materiálu v jádře a zároveň zajistit nejúčinnější dráhu toku.

• Axiální motory: Významným trendem v konstrukci motorů je přechod od tradičních motorů s radiálním tokem k motorům s axiálním tokem. Na rozdíl od motorů s radiálním tokem, kde se magnetický tok šíří radiálně přes vzduchovou mezeru, motory s axiálním tokem mají "palačinkový" nebo diskovitý tvar a tok se pohybuje podél osy otáčení. Tato konstrukce může vést k vyšší hustotě točivého momentu a výkonu, což z nich dělá přesvědčivou volbu pro elektromobily, kde je prostor na prvním místě. Tyto motory často používají měkké magnetické kompozity (SMC) kvůli jejich schopnosti zvládnout trojrozměrný magnetický tok, což je geometrie, kterou je obtížné dosáhnout pomocí tradičních vrstvených laminací.

Pokročilé výrobní techniky

Aby se uspokojila poptávka po vysoce výkonných a cenově výhodných jádrech motorů, výrobní procesy se stávají sofistikovanějšími a automatizovanějšími.

• Použití aditivní výroby (3D tisk) pro komplexní návrhy jádra: Aditivní výroba se objevuje jako převratná technologie ve výrobě jádra motoru, zejména pro prototypování a malosériovou výrobu. I když to ještě není nákladově efektivní pro hromadnou výrobu, 3D tisk může vytvářet vysoce složité a přizpůsobené geometrie jádra, které jsou nemožné s tradičním lisováním. To zahrnuje schopnost tisknout jádra s integrovanými chladicími kanály, optimalizované mřížkové struktury pro snížení hmotnosti a komplexní vnitřní vedení toku pro zvýšení výkonu. Výzkumníci zkoumají metody 3D tisku měkkých magnetických materiálů, které by mohly způsobit revoluci v designu motoru tím, že umožní vytvoření skutečně optimalizovaných dílů ve tvaru sítě.

• Automatizace a přesnost: Při tradičním stohování laminací je automatizace klíčová pro kvalitu a efektivitu. Vysokorychlostní lisy, automatizované stohovací roboty a pokročilé systémy kontroly kvality jsou standardní praxí. Monitorování v reálném čase a integrace senzorů do výrobního procesu se používají k okamžité detekci vad, jako jsou otřepy nebo nesouosost, což vede k významnému snížení odpadu a zlepšení kvality produktu.

Integrace s řídicími systémy motoru

Nová generace motorových jader není jen o pasivních magnetických součástkách; stávají se „chytrými“.

• Chytrá jádra se senzory pro monitorování a optimalizaci v reálném čase: Klíčovým trendem je integrace senzorů přímo do jádra motoru. Tyto vestavěné senzory mohou monitorovat kritické parametry, jako je teplota, vibrace a magnetický tok v reálném čase. Tato data může použít řídicí systém motoru k provádění dynamických úprav, optimalizaci výkonu za chodu a zvýšení účinnosti v různých provozních podmínkách. Pokud například senzor zaznamená zvýšení teploty jádra, řídicí systém může upravit provozní parametry motoru, aby se zabránilo přehřátí.

• Prediktivní údržba: Data shromážděná z chytrých jader lze vkládat do systémů prediktivní údržby. Analýzou historických dat a trendů v reálném čase mohou tyto systémy předpovídat potenciální poruchy dříve, než k nim dojde. To umožňuje proaktivní údržbu, snížení prostojů, prodloužení životnosti motoru a snížení celkových nákladů na údržbu.

Budoucnost automobilových motorových jader je příběhem neustálého zlepšování, kde se neustále posouvají hranice materiálové vědy, výrobní technologie a inteligentního designu. Tyto pokroky budou zásadní pro to, aby byla elektrická vozidla účinnější, dostupnější a výkonnější, což v konečném důsledku urychlí globální posun směrem k udržitelné dopravě.
